Chất phụ gia chống ăn mòn cốt thép trong xây dựng hiện đại

Chất phụ gia chống ăn mòn cốt thép là giải pháp thiết yếu kéo dài tuổi thọ công trình bê tông trong môi trường khắc nghiệt. Ăn mòn cốt thép gây ra hàng nghìn tỷ đồng thiệt hại hàng năm do sụt giảm độ bền kết cấu và chi phí sửa chữa cao. Bài viết này phân tích chi tiết nguyên lý hoạt động, cơ chế bảo vệ và hướng dẫn sử dụng phụ gia hiệu quả trong thi công xây dựng.

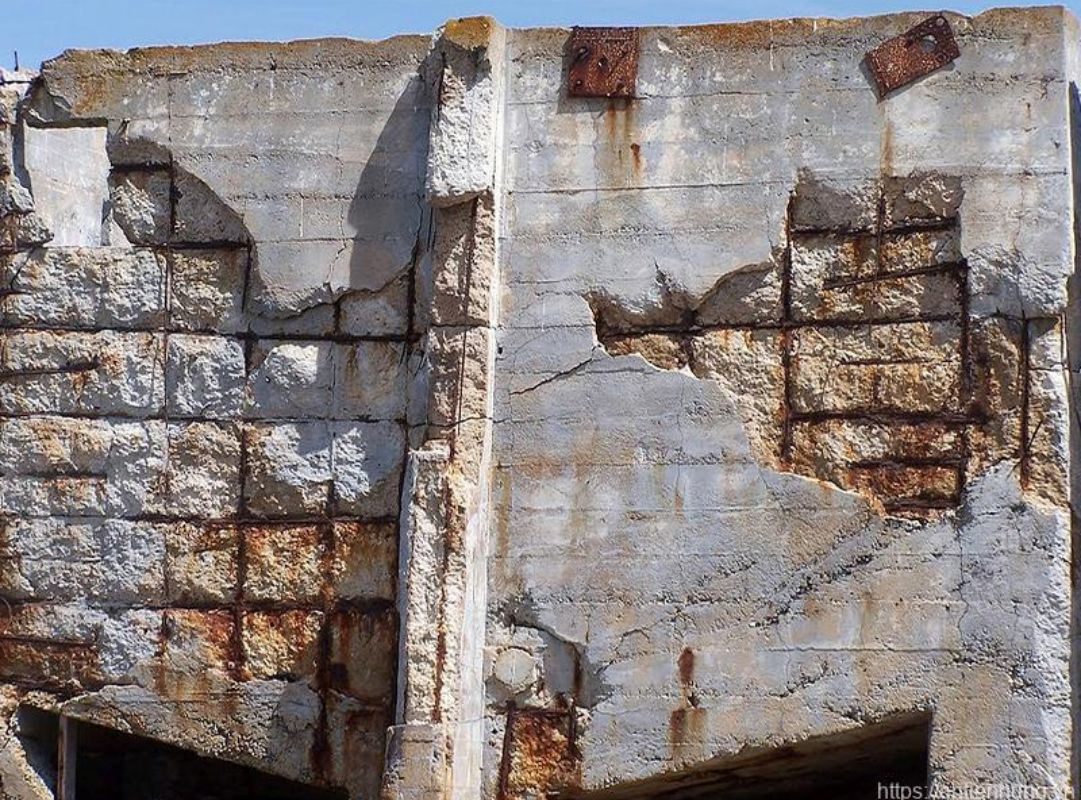

Chất phụ gia chống ăn mòn cốt thép

Trong xây dựng bê tông cốt thép, ăn mòn là nguyên nhân chính gây suy giảm độ bền kết cấu. Hiện tượng này xảy ra khi thép tiếp xúc với clo, carbon dioxide hoặc môi trường ẩm ướt trong thời gian dài. Sử dụng phụ gia chống ăn mòn là biện pháp kinh tế và hiệu quả để bảo vệ cốt thép. Chi phí đầu tư ban đầu thấp hơn nhiều so với sửa chữa hoặc gia cố công trình sau này.

Khái niệm và cơ chế hoạt động của phụ gia

Chất phụ gia chống ăn mòn cốt thép (corrosion inhibitor) là hợp chất hóa học được thêm vào hỗn hợp bê tông để ngăn chặn hoặc làm chậm quá trình ăn mòn thép. Chúng hoạt động bằng cách tạo lớp màng bảo vệ hoặc thay đổi môi trường xung quanh cốt thép.

Nguyên lý chính dựa trên việc ức chế phản ứng điện hóa. Ăn mòn thép là quá trình oxy hóa-khử, trong đó sắt bị oxy hóa thành ion Fe2+ và Fe3+. Phụ gia can thiệp vào quá trình này ở anode, cathode hoặc cả hai vị trí.

Vai trò của phụ gia chống ăn mòn trong kết cấu bê tông cốt thép

Kéo dài tuổi thọ công trình từ 30-50 năm lên 70-100 năm trong môi trường biển hoặc có muối. Điều này đặc biệt quan trọng với cầu đường, cảng biển, nhà máy hóa chất.

Giảm chi phí bảo trì đáng kể. Theo ước tính, mỗi đồng chi cho phụ gia tiết kiệm được 5-10 đồng chi phí sửa chữa trong tương lai.

Góp phần duy trì độ bền cơ học của kết cấu công trình. Khi cốt thép bị ăn mòn, tiết diện giảm làm suy yếu khả năng chịu lực. Phụ gia ngăn chặn quá trình này, đảm bảo an toàn kết cấu lâu dài.

Xem ngay: Chất làm chậm chín trái cây: Lợi ích và rủi ro cần biết

Cơ chế bảo vệ cốt thép của phụ gia

Hiểu rõ cơ chế hoạt động giúp lựa chọn đúng loại phụ gia cho từng điều kiện cụ thể. Mỗi cơ chế có ưu nhược điểm riêng và phù hợp với môi trường khác nhau. Nhiều phụ gia hiện đại kết hợp nhiều cơ chế để tăng hiệu quả bảo vệ. Điều này đảm bảo an toàn ngay cả khi một cơ chế bị suy giảm theo thời gian.

Tạo màng bảo vệ bề mặt thép

Phụ gia nitrit canxi phản ứng với ion sắt tạo lớp oxit sắt bền vững (gamma-Fe2O3) trên bề mặt thép. Lớp màng này ngăn cản oxy và nước tiếp xúc trực tiếp với kim loại.

Amin hữu cơ hấp phụ lên bề mặt thép tạo màng kỵ nước. Phân tử amin có đầu phân cực gắn vào thép, đuôi hydrocarbon hướng ra ngoài đẩy nước ra xa.

Hiệu quả của màng bảo vệ phụ thuộc vào độ dày, tính liên tục và khả năng tự phục hồi. Màng tốt cần phủ kín toàn bộ bề mặt, không có lỗ hổng để clo hoặc nước thấm qua.

Giúp kéo dài thời điểm bắt đầu quá trình ăn mòn

Phụ gia tăng nồng độ clo ngưỡng (chloride threshold) cần thiết để khởi đầu ăn mòn. Bê tông thường bắt đầu ăn mòn ở 0.4% clo theo khối lượng xi măng, nhưng với phụ gia có thể lên đến 1-2%.

Cải thiện cấu trúc lỗ rỗng bê tông, làm giảm tốc độ xâm nhập clo và carbon dioxide. Một số phụ gia phản ứng với Ca(OH)2 tạo thêm C-S-H, làm đặc chắc cấu trúc.

Duy trì độ kiềm cao trong bê tông. pH trên 12.5 tạo màng thụ động tự nhiên trên thép. Phụ gia giúp ổn định pH ngay cả khi có carbonation.

Tiêu chí lựa chọn phụ gia chống ăn mòn cốt thép

Không phải phụ gia nào cũng phù hợp với mọi loại công trình. Cần đánh giá kỹ các yếu tố kỹ thuật, kinh tế và điều kiện thi công trước khi quyết định. Lựa chọn sai có thể gây lãng phí hoặc thậm chí làm giảm chất lượng bê tông. Tham khảo ý kiến chuyên gia và thử nghiệm mẫu là bước quan trọng.

Đảm bảo khả năng tương thích với hệ bê tông sử dụng

Phụ gia không được làm giảm cường độ nén của bê tông quá 10% theo ASTM C494. Một số loại có thể làm chậm đông kết, cần điều chỉnh tỷ lệ xi măng hoặc phụ gia tăng cường.

Tương thích với các phụ gia khác trong hỗn hợp như giảm nước, tăng dẻo, bọt khí. Thử nghiệm phối trộn trước khi áp dụng quy mô lớn để tránh phản ứng không mong muốn.

Không gây ảnh hưởng xấu đến độ bám dính giữa thép và bê tông. Một số hợp chất hữu cơ có thể tạo màng trơn làm giảm lực liên kết.

Tính kinh tế và điều kiện thi công

Chi phí phụ gia thường từ 2-5% tổng giá trị vật liệu bê tông. Cần so sánh với lợi ích kéo dài tuổi thọ và giảm bảo trì.

Dễ dàng trộn và phân tán đều trong hỗn hợp. Dạng lỏng thuận tiện hơn dạng bột nhưng cần kho chứa phù hợp. Dạng bột dễ bảo quản nhưng cần thiết bị phân tán tốt.

Có độ ổn định cao trong quá trình bảo quản và vận chuyển. Một số phụ gia nhạy cảm với nhiệt độ cao hoặc đông lạnh, cần điều kiện lưu trữ đặc biệt.

Quy trình sử dụng phụ gia trong thi công bê tông

Sử dụng đúng quy trình đảm bảo phụ gia phát huy tối đa hiệu quả. Sai sót trong khâu trộn hoặc đổ bê tông có thể làm giảm đáng kể khả năng bảo vệ. Đào tạo công nhân thi công về cách sử dụng phụ gia rất quan trọng. Kiểm soát chất lượng chặt chẽ từ khâu chuẩn bị đến hoàn thiện.

Bước 1 – Chuẩn bị và đánh giá điều kiện thi công: Xác định loại phụ gia chống ăn mòn cốt thép phù hợp với môi trường làm việc và mức độ ăn mòn dự kiến. Kiểm tra vật liệu đầu vào gồm xi măng, cốt liệu, nước trộn và phụ gia đạt yêu cầu kỹ thuật. Tổ chức đào tạo công nhân về cách sử dụng phụ gia và các yêu cầu kiểm soát chất lượng.

Bước 2 – Xác định liều lượng phụ gia phù hợp: Tính toán liều lượng phụ gia theo thiết kế, thường trong khoảng 10–30 lít/m³ bê tông. Sử dụng 15–30 lít/m³ đối với phụ gia nitrit canxi và 10–20 lít/m³ đối với phụ gia amin hữu cơ. Ghi nhận liều lượng sử dụng cho từng mẻ trộn để phục vụ kiểm soát và truy xuất.

Bước 3 – Thực hiện trộn phụ gia đúng kỹ thuật: Hòa phụ gia vào nước trộn trước khi đưa vào máy trộn bê tông nhằm đảm bảo phân tán đồng đều. Tiến hành trộn bê tông và tăng thời gian trộn thêm 1–2 phút so với bê tông thông thường. Kiểm tra độ sụt (slump) ngay sau trộn để đảm bảo tính công tác theo yêu cầu thiết kế.

Bước 4 – Kiểm soát chất lượng bê tông tươi: Kiểm tra độ sụt của từng mẻ trộn, duy trì trong phạm vi cho phép ±2 cm. Đo nhiệt độ bê tông tươi, không vượt quá 32°C trong điều kiện thông thường hoặc 40°C với bê tông khối lớn. Điều chỉnh kịp thời khi phát hiện sai lệch trong tỷ lệ phối trộn hoặc điều kiện thi công.

Bước 5 – Lấy mẫu và kiểm tra trong quá trình thi công: Lấy mẫu bê tông định kỳ để kiểm tra cường độ nén, độ thấm nước và hàm lượng phụ gia. Thực hiện ít nhất 3 mẫu cho mỗi 50 m³ bê tông được đổ. Lưu trữ kết quả kiểm tra phục vụ công tác nghiệm thu và đánh giá chất lượng.

Bước 6: Đổ bê tông và đầm chặt: Tiến hành đổ bê tông theo đúng trình tự kỹ thuật, tránh phân tầng hoặc tách nước. Đầm chặt bê tông kỹ lưỡng nhằm loại bỏ lỗ rỗng và khe hở quanh cốt thép. Đảm bảo lớp bê tông bao phủ cốt thép đạt tối thiểu 40–50 mm trong môi trường biển và 30–40 mm trong môi trường thường.

Bước 7 – Bảo dưỡng bê tông sau thi công: Thực hiện bảo dưỡng ẩm liên tục tối thiểu 7 ngày đối với môi trường thông thường. Kéo dài thời gian bảo dưỡng lên 14 ngày trong điều kiện môi trường khắc nghiệt. Bảo dưỡng đúng kỹ thuật giúp phụ gia phản ứng đầy đủ và nâng cao độ đặc chắc của bê tông.

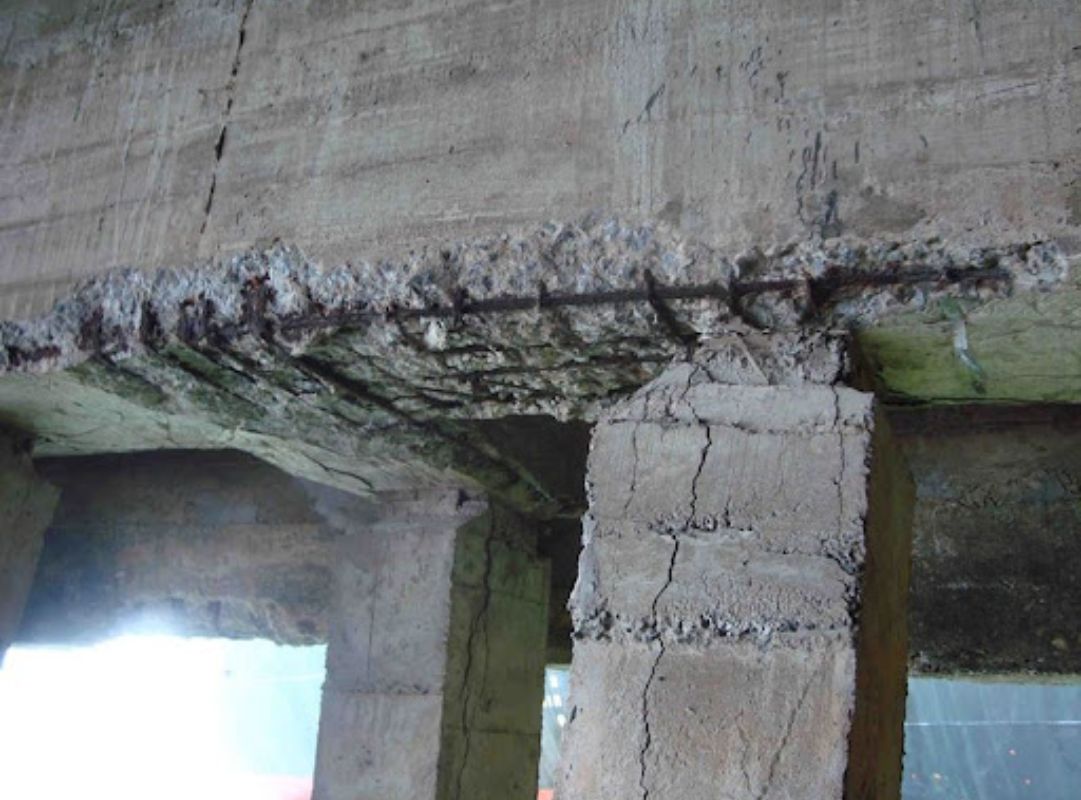

Hiệu quả và phạm vi ứng dụng thực tế của phụ gia

Nhiều công trình lớn trên thế giới đã chứng minh hiệu quả vượt trội của phụ gia chống ăn mòn. Từ lý thuyết đến thực tiễn, công nghệ này ngày càng được tin dùng. Số liệu thực tế từ các công trình giúp đánh giá chính xác lợi ích đầu tư. Xu hướng sử dụng ngày càng mở rộng sang các loại công trình dân dụng.

Xem thêm: Hóa chất thực phẩm Sorbitol 70% Solution (C6H14O6) Thái Lan

Hiệu quả được đánh giá thông qua các công trình thực tế

Cầu Confederation ở Canada sử dụng nitrit canxi từ 1997, sau 25 năm không phát hiện dấu hiệu ăn mòn đáng kể. Công trình tương tự không dùng phụ gia cần sửa chữa sau 15 năm.

Nhà máy lọc dầu ở vùng vịnh sử dụng phụ gia amin, kéo dài tuổi thọ móng bê tông từ 30 lên 60 năm dự kiến. Chi phí phụ gia chỉ bằng 10% chi phí xây móng mới.

Bãi đỗ xe cao tầng tại các thành phố tuyết lớn sử dụng phụ gia chống clo từ muối rắc đường. Giảm 70% tốc độ ăn mòn so với kết cấu không bảo vệ.

Lĩnh vực và phạm vi ứng dụng trong xây dựng

Công trình biển: cầu tàu, cảng container, kè chắn sóng, nhà giàn khoan. Môi trường clo cao đòi hỏi bảo vệ đặc biệt cho cốt thép.

Kết cấu giao thông: cầu, hầm, bãi đỗ xe, mặt đường bê tông ở vùng có tuyết. Muối chống đóng băng là nguồn clo chính gây ăn mòn.

Nhà máy công nghiệp: lọc hóa dầu, sản xuất phân bón, nhà máy giấy. Khí thải axit và hóa chất ăn mòn đẩy nhanh quá trình hư hỏng.

H2 Chemical cung cấp các giải pháp hóa chất và phụ gia phục vụ nhiều lĩnh vực sản xuất, đáp ứng các tiêu chuẩn chất lượng và an toàn quốc tế. Đội ngũ kỹ thuật hỗ trợ tư vấn ứng dụng và tỷ lệ phối trộn phù hợp, giúp tối ưu hiệu quả sử dụng và chi phí. Doanh nghiệp có thể liên hệ H2Chemical để được tư vấn chi tiết theo nhu cầu thực tế.

Chất phụ gia chống ăn mòn cốt thép là giải pháp hiệu quả và kinh tế để bảo vệ kết cấu bê tông trong môi trường khắc nghiệt. Từ cơ chế tạo màng bảo vệ, ức chế phản ứng điện hóa đến kéo dài thời gian khởi phát ăn mòn, phụ gia mang lại nhiều lợi ích vượt trội. Đầu tư vào công nghệ chống ăn mòn không chỉ tiết kiệm chi phí bảo trì mà còn đảm bảo an toàn kết cấu lâu dài cho các công trình quan trọng.
